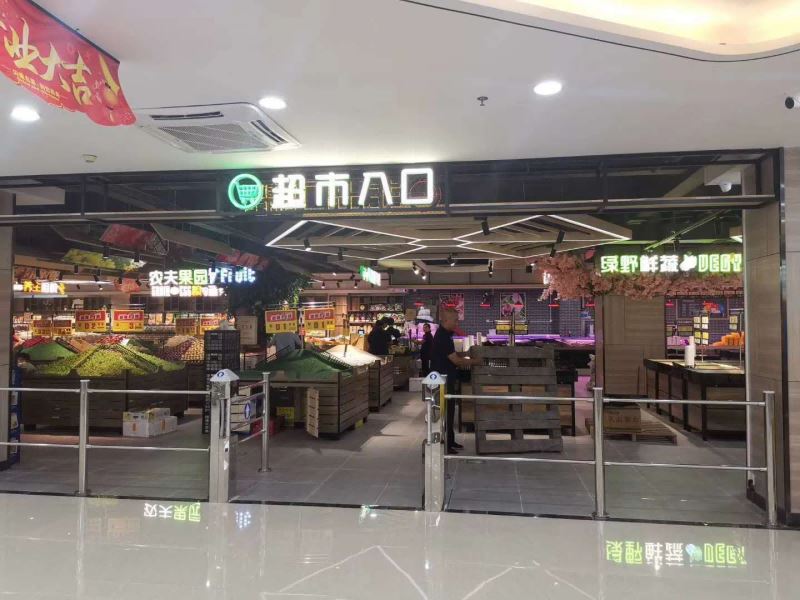

सुपरमार्केट का दौरा करने वाला हर कोई जानता है कि सुपरमार्केट के प्रवेश द्वार के बाहर हमेशा लंबवत दरवाजे होते हैं। सुपरमार्केट के सामान को चोरी होने से बचाने के लिए सुपरमार्केट द्वारा इस्तेमाल किया जाने वाला यह चोरी-रोधी दरवाजा है। यदि कोई चोर सुपरमार्केट में कुछ चुरा लेता है, तो उसे नहीं छोड़ना चाहिए। यदि आप सुपरमार्केट से बाहर जाते हैं, तो सुपरमार्केट उत्पाद पर एंटी-थेफ्ट लेबल का पता एंटी-थेफ्ट डोर से लगेगा और एक अलार्म बजेगा जिससे सुपरमार्केट सुरक्षा चोर की जांच करेगी। इस आविष्कार के बारे में कैसे?
बाजार में आमतौर पर सुपरमार्केट में दो प्रकार के एंटी-थेफ्ट दरवाजे उपयोग किए जाते हैं: एक रेडियो फ्रीक्वेंसी एंटी-थेफ्ट डोर है, और दूसरा एकोस्टो-मैग्नेटिक एंटी-थेफ्ट डोर है। चुंबकीय एंटी-थेफ्ट सिस्टम लगभग शून्य झूठे अलार्म प्राप्त कर सकता है, तो ध्वनि-चुंबकीय एंटी-थेफ्ट सिस्टम इस समस्या को हल क्यों कर सकता है कि रेडियो फ्रीक्वेंसी एंटी-थेफ्ट सिस्टम हल नहीं कर सकता है और लगभग शून्य झूठे अलार्म प्राप्त कर सकता है? निम्नलिखित बैज लगभग शून्य झूठे अलार्म प्राप्त करने के लिए ध्वनि-चुंबकीय चोरी-रोधी प्रणाली को डिक्रिप्ट करता है। कारण।
1. ध्वनि-चुंबकीय एंटी-थेफ्ट सिस्टम की कार्य प्रक्रिया लगभग शून्य झूठे अलार्म ऑपरेशन को प्राप्त करने के लिए ट्यूनिंग कांटा सिद्धांत द्वारा उत्पन्न अनुनाद घटना का उपयोग करना है। जब संचरित संकेत (वैकल्पिक चुंबकीय क्षेत्र) की आवृत्ति एकोस्टो-चुंबकीय टैग की दोलन आवृत्ति के अनुरूप होती है, तो ध्वनि-चुंबकीय टैग ट्यूनिंग कांटा के समान प्रतिध्वनि पैदा करेगा और एक अनुनाद संकेत (चुंबकीय क्षेत्र को वैकल्पिक) उत्पन्न करेगा; जब रिसीवर लगातार 4-8 बार (समायोज्य) इसका पता लगाता है) अनुनाद संकेत (प्रत्येक 1/50 सेकंड में एक बार) के बाद, प्राप्त करने वाला सिस्टम एक अलार्म भेजेगा। ध्वनि-चुंबकीय प्रणाली की विशेषताएं उच्च चोरी-रोधी पहचान दर, लगभग शून्य झूठे अलार्म, धातु टिन पन्नी द्वारा परिरक्षित नहीं, अच्छी प्रतिरक्षा और व्यापक सुरक्षा हैं (एक प्रणाली की अधिकतम चौड़ाई 4 मीटर की रक्षा कर सकती है)।
दूसरा, यह एकोस्टो-मैग्नेटिक एंटी-थेफ्ट सिस्टम द्वारा इस्तेमाल किया जाने वाला सिद्धांत है। इस सिद्धांत में भौतिकी का चुंबकीय प्रभाव शामिल है। प्रक्रिया थोड़ी गूढ़ हो सकती है, लेकिन मुझे आशा है कि हर कोई इसे समझ सकता है।
1. मैग्नेटोस्ट्रिक्टिव प्रभाव: बाहरी चुंबकीय क्षेत्र की कार्रवाई के तहत, फेरोमैग्नेटिक पदार्थ का आकार बदल जाता है; बाहरी चुंबकीय क्षेत्र को हटा दिए जाने के बाद, यह अपनी मूल लंबाई में वापस आ जाता है। एक चुंबकीय क्षेत्र की कार्रवाई के तहत, मैग्नेटोस्ट्रिक्टिव सामग्री की लंबाई रैखिक रूप से बदलती है और बदलती है; या यह एक वैकल्पिक चुंबकीय क्षेत्र की क्रिया के तहत बार-बार बदलता है, जिसके परिणामस्वरूप कंपन या ध्वनि तरंगें होती हैं; यह सामग्री विद्युत चुम्बकीय ऊर्जा को यांत्रिक ऊर्जा या ध्वनि ऊर्जा में परिवर्तित कर सकती है, और इसके विपरीत। यांत्रिक ऊर्जा को विद्युत चुम्बकीय ऊर्जा में परिवर्तित करें; पूर्व को मैग्नेटोस्ट्रिक्टिव प्रभाव कहा जाता है, और बाद वाले को पीजोमैग्नेटिक प्रभाव कहा जाता है।
एक निश्चित चुंबकीय क्षेत्र की ताकत की कार्रवाई के तहत, फेराइट चुंबकीय धातु एक लंबाई परिवर्तन उत्पन्न करती है, जिसे चुंबकीयकरण के कारण परमाणुओं के बीच की दूरी में मामूली परिवर्तन के रूप में समझा जा सकता है। एक वैकल्पिक चुंबकीय क्षेत्र में, आप मैग्नेटोस्ट्रिक्टिव धातु पट्टी को वैकल्पिक चुंबकीय क्षेत्र की आवृत्ति के अनुसार कंपन करते हुए देख सकते हैं। यदि प्रत्यावर्ती चुंबकीय क्षेत्र की आवृत्ति धातु की छड़ की गुंजयमान आवृत्ति के अनुरूप होती है, तो इसका आयाम सबसे बड़ा होता है, अर्थात प्रतिध्वनि होती है। यह प्रभाव विशेष रूप से पर्मलॉय (या लौह-निकल मिश्र धातु) के लिए स्पष्ट है।
दूसरी ओर, यह मैग्नेटोस्ट्रिक्टिव प्रभाव प्रतिवर्ती है, अर्थात पीजोमैग्नेटिक प्रभाव। इसलिए, जब वैकल्पिक चुंबकीय क्षेत्र की आवृत्ति ध्वनि-चुंबकीय टैग में धातु पट्टी की गुंजयमान आवृत्ति के अनुरूप होती है, तो पर्मलॉय पट्टी कंपन करना शुरू कर देती है। जब वैकल्पिक चुंबकीय क्षेत्र को बंद कर दिया जाता है, तो ध्वनि-चुंबकीय टैग एक निश्चित अवधि के लिए एक ट्यूनिंग कांटा की तरह एक नम कंपन बनाए रखेगा, और वैकल्पिक चुंबकीय क्षेत्र के स्थानिक विस्तार के रूप में एक प्रतिध्वनि संकेत उत्पन्न करेगा, जिसका पता लगाया जा सकता है प्राप्तकर्ता।
मैग्नेटोस्ट्रिक्शन गुणांक λ का उपयोग मैग्नेटोस्ट्रिक्शन प्रभाव का वर्णन करने के लिए किया जाता है, λ=(LH-L0)/L0, L0 सामग्री की मूल लंबाई है, और LH बाहरी चुंबकीय क्षेत्र की कार्रवाई के तहत परिवर्तन के बाद सामग्री की लंबाई है। . क्योंकि परमालॉय में उच्च मैग्नेटोस्ट्रिक्शन गुणांक होता है, जैसे: Ni50 permalloy =25×10-6, Ni80 permalloy λ=(0.1"0.5)×10-6, इसलिए permalloy का मैग्नेटोस्ट्रिक्शन गुणांक सभी बड़े होते हैं, और टैग द्वारा उत्पन्न अनुनाद संकेत भी बड़ा होता है।
2. मैग्नेटो-मैकेनिकल कपलिंग गुणांक k। जब पर्मलोय पतली पट्टी एक पूर्वाग्रह चुंबकीय क्षेत्र के तहत एक वैकल्पिक चुंबकीय क्षेत्र द्वारा उत्तेजित होती है, तो मैग्नेटोस्ट्रिक्टिव प्रभाव और पीजोमैग्नेटिक प्रभाव के कारण, पतली पट्टी में चुंबकीय ऊर्जा और यांत्रिक ऊर्जा के बीच वैकल्पिक रूपांतरण होता है। ऊर्जा के रूपांतरण को मैग्नेटो-मैकेनिकल कपलिंग कहा जाता है। मैग्नेटो-मैकेनिकल कपलिंग गुणांक k का उपयोग इसके आकार को मापने के लिए किया जाता है, और k मान निम्न विधि द्वारा निर्धारित किया जाता है। एकोस्टो-मैग्नेटिक टैग में मुख्य तत्व पर्मलोय की एक पतली पट्टी है।
फेनोमेनोलॉजिकल सिद्धांत के अनुसार, मैग्नेटो-मैकेनिकल कपलिंग गुणांक k को इस प्रकार व्यक्त किया जाता है: उपरोक्त सूत्र में, fr अनुनाद आवृत्ति है और fa कंपन-विरोधी आवृत्ति है। ध्वनि-चुंबकीय टैग परीक्षण के अनुनाद वक्र के अनुसार। जब उत्तेजना संकेत आवृत्ति 57.9kHz है, अनुनाद वक्र अधिकतम मान तक पहुँच जाता है, अर्थात् fr=57.9kHz; जब उत्तेजना संकेत आवृत्ति 59.7kHz है, तो अनुनाद वक्र न्यूनतम मान तक पहुँच जाता है, अर्थात् fa=59.7kHz। इसलिए, मैग्नेटो-मैकेनिकल कपलिंग गुणांक k=0.251 की गणना करें। जाहिर है, एक्यूस्टो-मैग्नेटिक टैग में रेजोनेंस पॉइंट और एंटी-वाइब्रेशन पॉइंट होते हैं। एक छोटे से उत्तेजना चुंबकीय क्षेत्र की कार्रवाई के तहत, यह एक बड़ा अनुनाद संकेत उत्पन्न कर सकता है, और दो बिंदुओं के बीच वोल्टेज अंतर बड़ा है, यह दर्शाता है कि टैग में एक बड़ा चुंबक-यांत्रिक युग्मन गुणांक है। तेज अनुनाद वक्र इंगित करता है कि टैग में उच्च Q मान, संकीर्ण बैंडविड्थ और एक मजबूत चयनात्मकता है। इसलिए, यदि एक उपयुक्त पूर्वाग्रह चुंबकीय क्षेत्र को बेहतर विशेषताओं वाले क्षेत्र में काम करने के लिए निर्धारित किया जाता है, तो एक उच्च अनुनाद संकेत और मजबूत आवृत्ति स्थिरता प्राप्त की जा सकती है।
3. ट्यूनिंग फोर्क इफेक्ट एकोस्टो-मैग्नेटिक लेबल एक छोटे प्लास्टिक बॉक्स से बना होता है जिसकी लंबाई लगभग 40 मिमी, 8"14mm की चौड़ाई और 1mm (मौजूदा थिनर) की मोटाई होती है। छोटे बॉक्स में, यह एक ट्यूनिंग कांटा के समान दो धातु स्ट्रिप्स से बना होता है लेबल की संरचना प्लास्टिक बॉक्स पर तय की गई एक कठोर चुंबकीय धातु पट्टी होती है, और दूसरी एक नरम चुंबकीय पर्मलोय पट्टी होती है जो स्वतंत्र रूप से कंपन कर सकती है। लेबल की विशेष सामग्री और संरचना के अनुसार, इसकी एक निश्चित गुंजयमान आवृत्ति होती है; जब जोड़ा जाता है जब वैकल्पिक चुंबकीय क्षेत्र की आवृत्ति टैग की गुंजयमान आवृत्ति के अनुरूप होती है, तो प्रतिध्वनि उत्पन्न होगी। मैग्नेटोस्ट्रिक्टिव प्रभाव और पीजोमैग्नेटिक प्रभाव के कारण, जब बाहरी वैकल्पिक चुंबकीय क्षेत्र गायब हो जाता है, तब भी टैग नम दोलन उत्पन्न करेगा, जिससे वैकल्पिक चुंबकीय क्षेत्र ऊर्जा और यांत्रिक ऊर्जा रूपांतरण का एक तरीका बन जाएगा। , एक क्षीण अनुनाद संकेत उत्पन्न करता है, जो एक ध्वनिक-चुंबकीय समग्र संकेत है। एक विशिष्ट ध्वनि-चुंबकीय टैग की कार्य आवृत्ति 58kHz है, और ट्यूनिंग कांटा अनुनाद संकेत अल्ट्रासाउंड के समान है। इसलिए, हस्तक्षेप-विरोधी क्षमता और मर्मज्ञ शक्ति बेहद मजबूत है, जो अन्य से अलग है लेबल का सबसे बड़ा लाभ।
ट्यूनिंग कांटा प्रभाव की पहचान करने की प्रक्रिया में, यह वास्तव में विद्युत चुम्बकीय ऊर्जा और यांत्रिक ऊर्जा के बीच पारस्परिक रूपांतरण की एक प्रक्रिया है। हालांकि, चुंबक-संवेदनशील उपकरणों की कम ऊर्जा रूपांतरण दक्षता के कारण, मजबूत संचरण शक्ति की आवश्यकता होती है। उदाहरण के लिए, न्यूनतम सक्रिय चुंबकीय क्षेत्र की ताकत का विशिष्ट मूल्य 16A/m से अधिक है इसलिए, ध्वनि-चुंबकीय प्रणाली का एंटीना डिटेक्टर अपेक्षाकृत बड़ा है।
3. वर्तमान ध्वनिक-चुंबकीय विरोधी चोरी प्रणाली का झूठा अलार्म मशीन की डिबगिंग से ज्यादा कुछ नहीं है (जैसे संवेदनशीलता बहुत कम है, बस मशीन की संवेदनशीलता बढ़ाएं) और गुणवत्ता की समस्याएं (जैसे गुणवत्ता की गुणवत्ता मशीन मानक तक नहीं है या मशीन के आंतरिक भाग दोषपूर्ण हैं, आदि। गुणवत्ता की समस्या) और स्थापना समस्याएं (जैसे कमजोर स्थापना), धातु की वस्तुओं का सामना करते समय लगभग कोई गलत अलार्म नहीं होगा।
